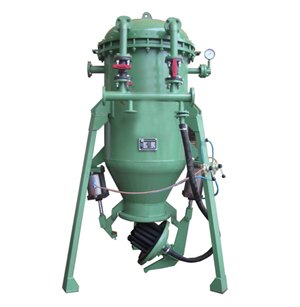

PE 微孔過濾器
1、PE(A)H 係列高分子微孔管精密過濾機又叫微孔過濾機，精密微孔過濾機體內懸掛
恒濾生產微濾管為主過濾區，並設備底部的氣動排渣底蓋上設有帶過濾管的輔助過濾區或在兩者中間
再加一組過濾麵積的結構。
2、高分子管微孔過濾機,其結構除了單位麵積大、占地麵積小以外，主要解決將 機外物料通過上部主過濾
區快速過濾完，中部或底部的輔助過濾區能將機剩料一次過濾完，避免了物料的上下批號“混批”特 別對
精細化工或藥廠，食品廠尤為重要；
3、密閉過濾，清潔化生產；操作簡便，氣動排渣口的啟閉隻 要幾個閥門的操作就行；過濾管再生方便，
對過濾管的反吹或者反洗，再生非常簡便；
4、濾元采用 PE（A）高分子過濾管，具有過濾精度高，最高可做到 0.3微米，過濾麵積目前最大可做到
300 ㎡，運用範圍廣泛；
高分子精密微孔過濾的核心元件—過濾介質，是一種以燒結聚乙烯為主要原料的微孔管, 經
過活化、改性、複合等特殊工藝而製成，其形狀主要有管形與板形兩大類。管形的直徑為 13～120ｍｍ、厚度
2.5-30um，最長為 1500ｍｍ；板型直徑最大為 1200ｍｍ、最大厚度為 40ｍｍ。它們的管（板）壁上充滿了毛細
小孔，平均（jun1）孔徑為 2～140μｍ，最高過濾精度為 0.3μｍ,通常為 0.5～1μｍ。微孔管具有一定的剛性，耐外壓
0.2～0.5ＭＰａ,耐內壓 0.4～1ＭＰａ
1.3
高分子精密微孔過濾的主要特點
它的主要優點是：
(1)過濾效率高。用於液固精密過濾,最小可過濾 0 3μｍ，過濾效率可大於 99.9%;
(2)缷除濾餅簡便。利用壓縮氣體,對微孔過濾管進行快速反吹,可很方便地將缷除微孔管外表麵形成的濾餅，勞
(3)再生效率高。用“氣-水混合流體”快速反吹法，可對微孔管進行高效、簡單的物理再生，微孔管可長期使用；
(4)耐腐蝕性能好。微孔過濾管耐酸、堿、鹽及大部分有機溶劑；
(5)維護檢修方便。精密微孔過濾機結構較簡單,微孔過濾管相對密度小,維護與檢修均較方便;
(6)動力消耗小。過濾壓差一般不超過 0.3ＭＰａ,動力消耗較小；
(7)占地麵積少。大部分精密微孔過濾機為立式,每單位過濾麵積所需的占地麵積較少；
(8)自動化程度較高。精密微孔過濾機如配以自動閥門與控製裝置,可以達到全自動或半自動操作；
（9 適應性廣。精密微孔過濾機已有多種結構和類型，幾乎可以滿足所有化工生產各種工況的液體精密過濾
ＰＥ燒結管膜即剛性燒結高分子微孔過濾管。此管由高分子聚合物粉體微粒通過

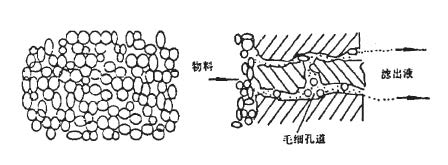

加熱燒結成型。高分子微孔燒結管的斷麵結構如圖。其粉粒一般無定型，粉體呈
雜亂堆積型，在固體顆粒之間形成縱橫交叉，既收縮又擴大的毛細孔，屬三維連通蜂
窩型結構。
液固過濾的微觀機理很複雜，包括物理吸附、孔口架橋與機械篩濾等。對過濾膜
過濾，毛細孔徑一般均小於固體微粒，基本上屬於機械篩濾。其它各種過濾介質，毛
細孔徑往往大於固體微粒，其過濾原理就不是單一的某一種機理，而是兒種機理的綜
合作用。微孔過濾管，其目前的孔徑是2—160μｍ，但能一次過濾0.3ｍ或至2000μm的
微粒。這些很細微粒不象大於1μm的粗粒，表麵荷電性顯著，布朗擴散力對其影響
遠遠大於重力等外來力，其過濾機理既不像膜過濾，也不像大於ｌμm過濾的粗顆
粒過濾那樣直觀。高分了微孔管基本是大毛細孔孔徑過濾小顆粒，這些顆粒的粒度大
部分小於毛細孔徑。其過濾機理如下：①在微孔管的毛細孔中，液體的流動不可能是
層流，盡管線速度很小，但流速與流向不斷改變，因此毛細管內的流動屬湍流。在入
口的孔口段，從管外向管內的流體基本是旋渦流。②固體微粒隨液體流入孔口段，在
旋渦流的離心力、布朗擴散力與其它機械碰撞力作用下，顆粒隨液流向前移動的同時
也向毛細孔壁靠近。③在雙電層吸附、萬有引力吸附及化學吸附作用下，移到毛細管
壁的微粒被管壁吸附住。在湍流力作用下，被吸附的微粒有部分被返向到液流中，但
很快建立動平衡，此時被吸附微粒會遠大於返流的微粒。
④由於吸附與機械阻擋，橋圖，隨著孔口架橋的建立，濾管能過濾比自身過孔徑小的雜質，隨著雜質的增多，濾管基本上在變為
PE/PA 高分子過濾器用途：
1，較廣泛應用的液體精密濾餅過濾有粉末活性炭脫色液的精密過濾, 由於較普遍采用粉末活性炭脫
色,能將脫色後細至 0.5μｍ的炭粒全部濾除,
2 發酵液或酶處理液過濾。已用於一些生物發酵液與酶處理液的除渣過濾,濾液透明度高,排渣方便；
3，催化劑過濾。催化劑的精密過濾在精細化工、製藥與石油化工等行業,無論催化劑生產工藝或催化
劑應用工藝,都必須對催化劑進行過濾(有的還要洗滌),大多數催化劑為顆粒很細的貴重金屬,
4，超細粉末過濾。用於硫酸鋇、硫化鋅、硫化鐵、氫氧化鐵、氫氧化鋁、二氧化鈦、鈦酸鋇等超細產
品的過濾；
,5 有色金屬過濾。,用於氫氧化鉭與氫氧化铌的過濾與洗滌。這種型號的過濾機後來推廣到超細硫酸鋇
的過濾與洗滌。並開始用於仲鎢酸銨結晶的過濾
6，廢水過濾。重金屬廢水過濾:已大規模用於電鍍、線路板或其他金屬製品廠的含重金屬廢水處理,過
濾中和法形成的銅、鉻、鎳、鋅、鉛、鎘等離子的重金屬氫氧化物;還用於分離草酸生產中形成的硫酸鉛
與草酸鉛、磁性材料生產中的四氧化三鐵、瓷瓶生產中的四氧化三鉛等。非金屬元素廢水:已大量用於含
氟廢水過濾,水可全部回用。煤礦礦井廢水:已大規模用於煤礦礦井水,過濾水中的煤粉與不溶性腐植酸等,
水可全部回用。大型發電廠露天堆場煤產生的細煤粉廢水:可使水回用,煤粉全部回收。
含固體雜質較少的精密澄清過濾
7，硫酸鋇的原料氯化鋇與硫酸鈉,采用精密微孔過濾後,使硫酸鋇產品質量明顯提高,
製氫氧化鋁原料之一的硫酸鋁的精密過濾等
8.非金屬有害元素廢水的處理對氟、硫等元素,先經化學預處理,使之形成不溶性沉澱,然後采用型精密微
孔過濾機,一次過濾就可達到排放要求,已成功用於一些廠含氟與含硫等廢水的處理
在生產過程中，鈀碳參與化學反應後，應及時將鈀碳與反應溶液分離，使鈀碳繼續參加下一批反應。如果不完全分離，不僅
影響化學反應物的質量，也由於鈀碳的損失使得生產成本增加。固體鈀碳的顆粒很細，一般濾布很難將其完全分離，針對鈀
碳的特點過濾設備一定要密閉安全，元件強度要好，再生方便，避免多次開啟過濾器，元件可以采用金屬膜的，過濾完畢後
排漿到上遊儲罐套用。
1、母液性質：含 20-40%的硫酸水溶液，結晶溫度 60-70℃。
2、每釜液體體積 10—15M3，每釜液體中含活性炭（濕碳）10—20KG。
3、要求過濾機需帶夾套，通熱循環水（80-90℃)。
4、每釜液體 10—15M3 應在 2 小時之內濾完。
5，過濾精度 0,3μm
6、根據做實驗情況需在過濾其後麵加裝精濾器，以保證過濾溶液一次達到精度要求。

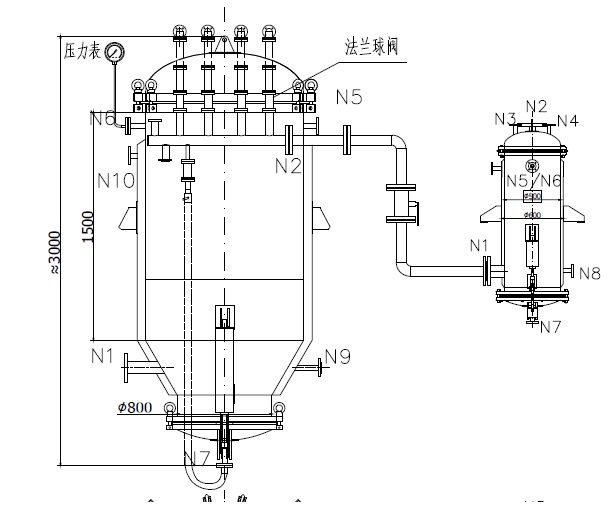

方案說明：采用兩台 CS 襯 PTFE 過濾器，為達到一次性過濾要求，采用兩台 SWL-F50S5
過濾器並聯，效果完全達到要求.
