吸吮式自清洗過濾器

廣泛應用於船舶與工業

連續過濾無需更換濾芯，支持連續生產 低反衝流量，低介質損耗，高效的反衝洗效率

反衝洗吸嘴直接貼在濾芯表麵，保證衝洗效果 環保與經濟的設計理念

成熟與堅固的設計原理 緊湊型設計

吸吮反衝洗過濾器 過濾精度由2 到1000 µm ，

其他精度根據需求 易維護

可用外部介質反衝洗, 額定壓力達 16 bar (232 psi)

連接尺寸: DN 65 到 DN 200, 鑄造，不鏽鋼

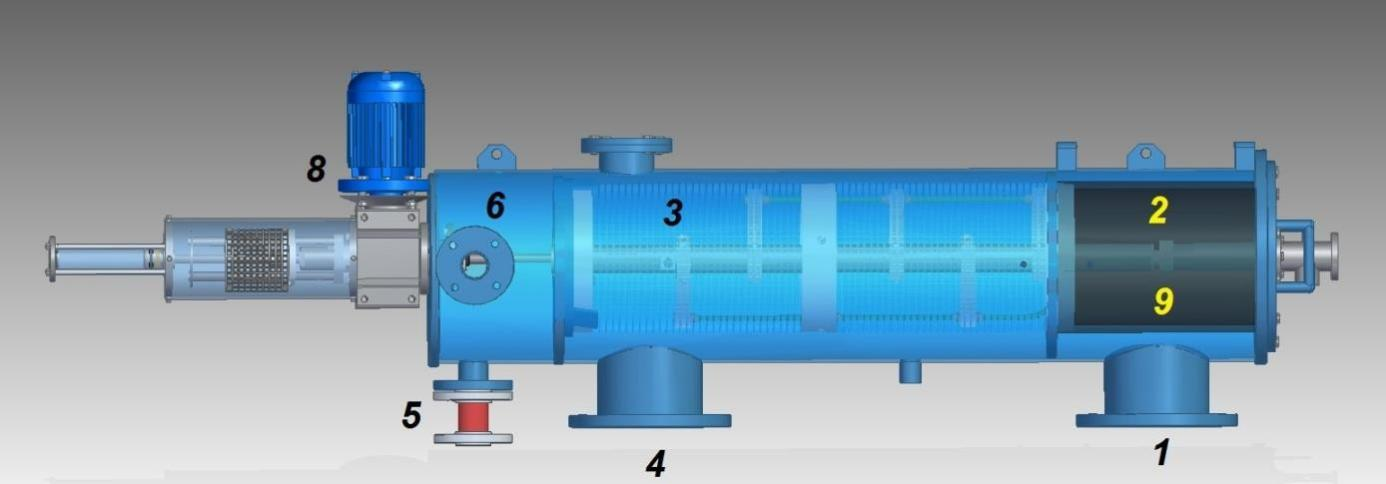

工作原理

在入口（1）處，水流經粗濾網（2），大顆粒在粗濾網（2）處停止流動。在高汙垢負荷下，粗濾器是自動的

細顆粒被截留在細濾網（3）上，過濾後的水流向出口（4）

在恒定衝洗模式下，排放室（6）通過閥門（5）持續向大氣開放，閥門（5）持續排放少量含雜質液體

這迫使連續的反衝洗流從細篩網通過反衝洗噴嘴

收集管和排放室排出。增壓泵（未顯示）將過濾後的水輸送至集水管的空心軸，並進入噴嘴（9），噴射到濾網上

反衝洗和噴射式stre結合創造了高效的清潔效果

確保屏幕兩側100%清潔。電動馬達（8）旋轉集氣管和噴嘴，同時液壓活塞將其前後移動。再加上旋轉效果，

這確保了反衝洗射流掃掠並覆蓋整個屏幕區域。在時間觸發模式下，反衝洗機構以觸發間隔運行。

過濾精度：5,10, 25, 50, 75,100, 120,150, 200, 300, 500um

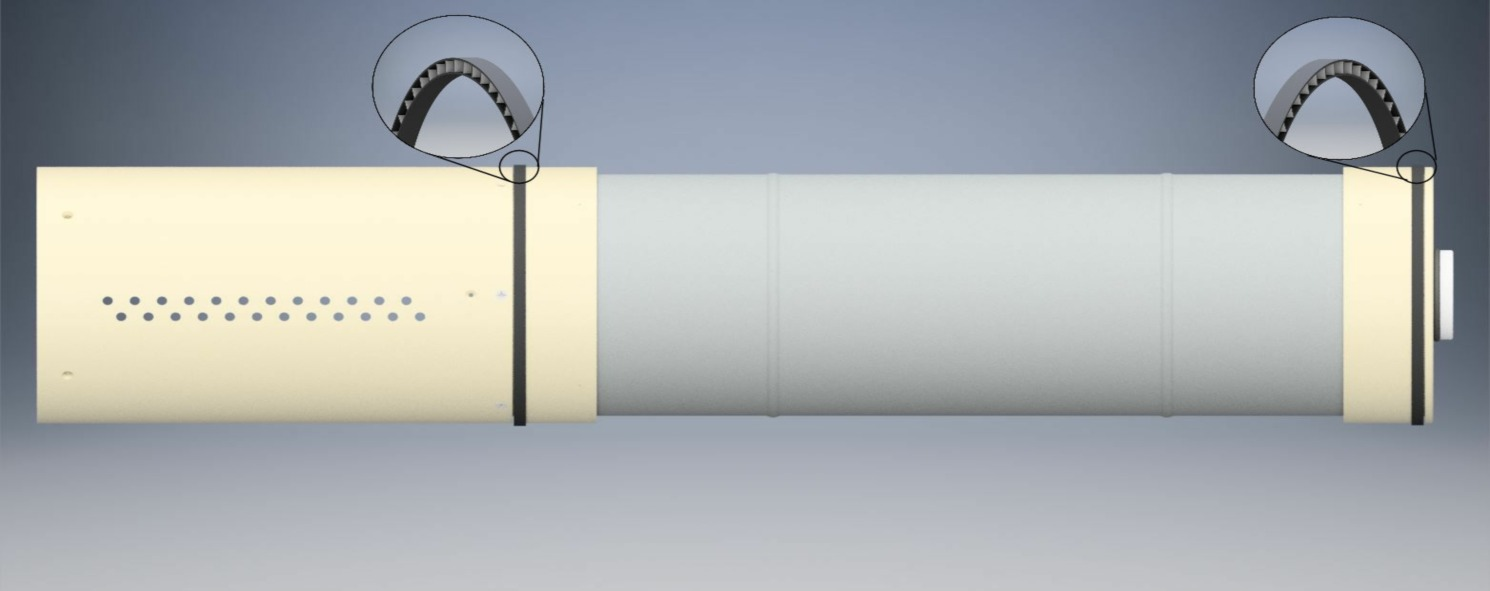

材質：標準316L不鏽鋼。篩網與不鏽鋼穿孔板融合在一起，

以實現最大的耐用性(大多數競爭產品都將篩網粘合到PVC塑 料框架上)

去除顆粒：高於過濾度的98-100%的顆粒去除

效率流量：采用燒結網，可最大化每平方英寸篩網麵積的流量
