纖維束過濾器
PCF纖維束過濾器

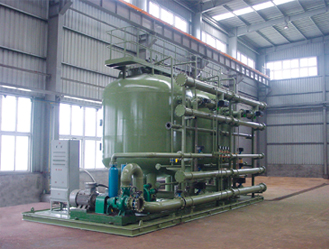

高效纖維束過濾器是一種結構先進、性能優良的壓力式纖維過濾設備。它采用一種新型的束狀軟填料-纖維作為濾元，其濾料直徑可達幾十微米甚至幾微米，並具有比表麵積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限製等問題。微小的濾料直徑，極大的增加了濾料的比表麵積和表麵自由能，增加了水中雜質顆粒與濾料的接觸機會及濾料的吸附能力，從而提高了過濾效率和截汙能力。
為充分發揮纖維束濾料的特長，在過濾器的濾層下端設有可改變纖維密度的活動孔板調節裝置。設備運行時，水從下至上通過濾層。此時，活動孔板調節裝置向上運動。纖維被加壓後，濾層沿水流動方向的密度逐漸加大，相應濾層空隙直徑和孔隙逐漸減小，實現了深層過濾。當濾層被汙染需要清晰再生時，清洗水從上到下通過濾層。這時，活動孔板調節裝置自動下降，使纖維拉開並處於放鬆狀態，即可方便的進行清能有效地去除水中的懸浮物，同時對水中的細菌、病毒、大分子有機物、膠體、鐵、錳等有明顯的去除作用，具有過濾速度快、精度高、截汙容量大、操作方便、運行可靠、不需特殊維護等優點。
工作原理
纖維束過濾器取消了“囊充水”係統，設備由固定多孔板、活動多孔板、纖維束濾料、布氣裝置等組成。活動多孔板可上下移動，過濾時，在水力作用下，濾料順水流方向空隙由大逐漸變小，纖維密度變大，形成理想的過濾層麵，其過濾過程既有縱向深層過濾，又有橫向深層過濾，有效地提高了過濾精度和過濾速度；清洗時，使纖維束達到疏鬆狀態，同時，采用氣水合洗的方法，在氣泡聚散和水力衝洗過程中，纖維束處於不斷抖動狀態，在水力和上升氣泡的作用下，反衝洗濾料而使其再生。
產品特點
1、過濾精度高：水中懸浮物的去除率高達100%，經良好混凝處理的天然水，濁度為20NTU時，過濾出水濁度能控製到2NTU以下。
2、過濾速度快：一般為30m/h，是傳統過濾器的3～5倍，最大可達50 m/h。
3、截汙容量大：一般為5～10kg/m3，是傳統過濾器的2～4倍。
4、可調節性強：過濾精度、截汙容量、過濾阻力等參數根據需要調節。
5、占地麵積小：製取相同的水量，占地僅為傳統過濾器的1/3～1/2。
6、噸水造價低：噸水造價低於傳統過濾器。
7、反衝洗耗水量低：僅為周期製水量的1～3%，一般情況下可用原水上向洗。
8、使用壽命長：設備無須更換濾元，濾元被汙染後，可方便地進行清洗，恢複其過濾性能，濾元壽命不小於10年。

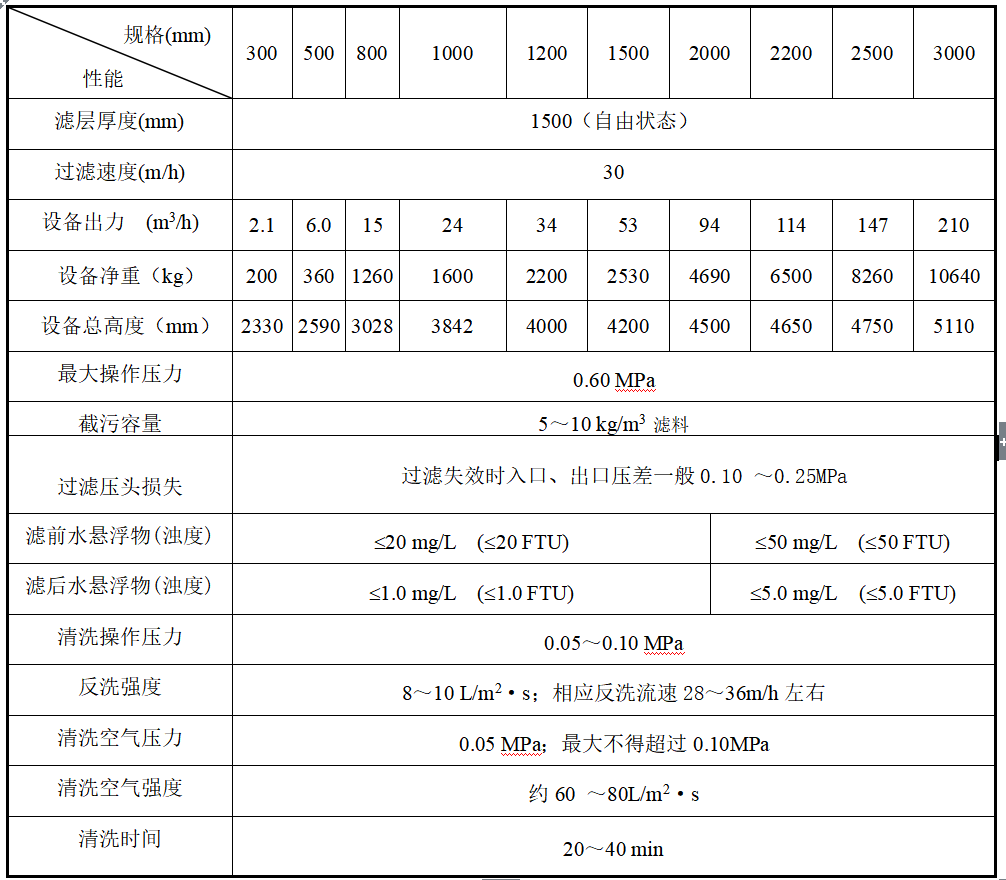

【性能參數】
料層厚度mm 1200~1600（自由狀態）
過濾速度m/h 20-30
最大操作壓力MPa 0.6
截汙容量kg/m3 10～15
過濾壓頭損失MPa 過濾失效時入口、出口壓差一般為0.10-0.2MPa
過濾周期h ≥8h
懸浮物濁度 濾前≤20（≤20FTU ）≤50（≤50FTU）
濾後≤2.0（≤2.0FTU）≤5.0（≤5.0FTU）
反衝洗水壓力MPa ≥0.1MPa，最大不超過0.3 MPa
清洗強度L/m2.s 8-10
清洗空氣壓力MPa 0.05-0.06
清洗空氣強度L/m2.s 40-60
清洗時間min 20～60
![]()
水資源短缺已成為經濟發展的瓶頸，而廢水回用是解決水資源緊缺最方便、有效的方法之一。多介質過濾器技術在總結以往試驗結果的基礎上，建成了以纖維束過濾器為核心工藝的廢水回用水質深度處理裝置。
該係統的原水為化工、化纖等廠的生產廢水和生活汙水的二級處理(主體工藝為UNOX純氧曝氣活性汙泥法)出水，其COD為40～100mg/L，濁度為5～30NTU。
過濾器把出水濁度和水頭損失作為控製指標，同時測定COD。該係統的出水一部分用於衝廁或澆灌綠地，一部分用作循環冷卻補水(COD<40mg/L，濁度<5NTU，pH=6～9)。
針對二沉池出水水質存在一定波動性的情況選取了有代表性的25個完整的過濾周期，按照濁度<10NTU、10～15NTU、>15NTU分低、中、高三個檔次分別進行討論
安裝及固定：
水平的基礎上，用地腳螺栓固定好或焊接在預埋於基礎中的錨板上。設備安裝好後其水平偏差不得大於5mm。
管路的連接：
安裝好後，即可安裝各管口閥門和外部連接管路。閥門和管路安裝前，應將管路內表麵和法蘭連接麵清理幹淨，以防止鐵鏽和油汙等髒物汙染濾層。
設備工作間可布置明渠式排汙地溝，地溝的上口用蓋板蓋好。
設備的進氣總管必須高於過濾器的最高點，以防止清洗操作失誤時水倒流入羅茨風機，如無法達到要求時，應在空氣管路上安裝逆止閥。
供給電源：控製箱控製電源為AC380V/50Hz。
1、準備工作
a、設備運行前檢查各閥門及配套設備是否能正常工作。
b、檢查風機等電器元件的接線是否正確、匹配。
2、濾床充水放鬆
a、打開排氣閥門。
b、啟反洗泵，打開下向洗入口閥門、下向洗出口閥門，待水充滿濾床後，關閉下向洗出口閥門、下向洗入口閥門，停反洗泵。
3、濾床下向洗
a 、啟反洗泵，開空氣出口閥門（排氣閥門）。並同時打開下向洗入水口、下向洗出水口閥門，延時2分鍾後打開空氣入口閥門，開風機。監測下向洗出水口出水水質，水質達到入口水水質，即可停止下向洗，一般需20分鍾左右。
b 、停止下向洗：停反洗泵，停風機，關閉空氣入口、下向洗出口、入口閥門，準備上向洗。
注意：
1、過濾器第一次使用前的第一次清洗為預清洗，較正常清洗須增加1-2倍時間，預清洗時有大量泡沫排出，屬正常現象。
2、開風機前，應先打開風機的排空閥，再啟動風機，風機正常運行後打開過濾器的壓縮空氣入口閥門，再逐漸關閉排空閥。
3、濾床清洗時，入、出口壓力應保持在0.05-0.1MPa左右。壓力太大或清洗水流太急，會造成羅茨風機的電機運行電流過大而燒毀電機。
4、過程中，嚴禁進水帶氣。
5、濾床上向洗
a、打開進水泵，同時打開上向洗出口、原水入口、空氣入口閥門，開風機。調節閥門開度一般在15°左右，控製水壓力0.05-0.1MPa左右，使濾床在清洗過程中總保持滿水狀態，一般清洗10-15min。
b、待上向洗出口水質達到過濾水質要求即可停止上向洗。
6、排氣
清洗結束前，打開風機排空閥，先關閉壓縮空氣入口閥門和風機，繼續清洗3-5min，將過濾器內殘餘的空氣排出後，關閉排氣閥，清洗結束。
注意：下列情況會影響過濾出水水質
過濾器濾床清洗後內部殘留氣體
設備運行時進水帶氣
清洗空氣入口閥門關閉不嚴
7、成床
a、濾床清洗結束後，打開清水出口閥門，關閉上向洗出口閥門。
b、設備進入正常製水過程
8、預投運
設備在成床狀態下，調整進水口閥門（上向洗入口）和上向洗出口閥門的開度，一般為15°，使水的流速流量適當（一般流速為30m/h），取樣化驗預投運出水水質，當水質達標時，即可投入使用。
9、投運
進水口（上向洗入口）閥門保持開啟狀態，打開清水出口閥門，並關上向洗出口閥門，設備開始運行。
設備運行後，濾速應控製在30m/h。這時初始過濾阻力（即初始設備的入出口壓力差）一般為0.02-0.04MPa，運行時應定期監測入出口壓差和濾速。濾速不宜長時間超過30m/h，最大不得超過50m/h。如出口壓力差一般不超過0.1 Mpa，最好設定為0.06 Mpa。
注意：下向洗入口閥門必須關嚴，否則會影響出水水質。
10、濾床失效、濾層放鬆
設備運行一段時間後，出水水質逐漸惡化至不能達到用水標準時，濾床即進入失效狀態；濾床失效時，設備的入出口壓差達到0.10-0.25 MPa(參考值)
濾床失效後，即可停止運行，按照3-6的步驟進行再生。
11、設備維護和注意事項
a 、維護濾料性能和更換周期
高效纖維束過濾器所選用的濾料是一種高分子化學纖維材料，過濾吸附水中的懸浮物以表麵物理吸附為主，吸附泥渣後，可用水和空氣擦洗的物理方法再生。這種材料的耐熱溫度為106-127℃，並對各種堿和非氧化性酸有很強的耐腐蝕性，正常情況下連續使用壽命不少於10年。
b 、注意事項
**可能造成出水水質不良的原因
①濾床失效
②清洗不徹底
③進水帶氣
④混凝劑用量不當
⑤過濾流速波動太大
⑥下向洗入口閥門沒有關嚴
⑦取樣化驗不準確
需要特殊清洗的情況
設備在使用過程中，如發現有大量微生物繁殖或吸附大量的油汙時，需要特殊清洗，可用2%的NaOH溶液將濾料浸泡24小時候，在進行清洗。
C、設備停用時要滿水保存，嚴禁長時間空罐停用。
電控
1、全自動控製，則所有進出口必需設置電動閥，並在進出水口設有差壓控製器，設定進出壓差，控製閥門的正常運行（進出口壓差不得超過0.1Mpa，一般為0.08 Mpa）。
2、第一次清洗洗完畢設定程序為：打開原水進入閥、清水出口閥自動運行，根據水質情況設計壓差為0.06-0.08 Mpa（參考值），具體的壓差值應在設備運行一段時間之後，根據現場具體情況設定，達到設定壓差即自動關閉原水進入閥、清水出口閥；然後同時打開下向洗進水閥、下向出水閥口，延時2分鍾後依次打空氣出口閥、空氣進口閥，開風機，進行氣水合洗，一般清洗時間為20分鍾左右（根據清洗情況及水質、清洗時間可調）清洗完畢轉入上向洗程序：依次關閉下向洗進水閥、下向洗出水閥，打開上向洗出水閥、原水進水閥進行清洗，一般清洗時間為20分鍾左右（根據清洗情況及水質、清洗時間可調）清洗完畢，然後打開清水出口閥，關閉上向洗出水閥、空氣進口閥，停風機。3分鍾後再關閉空氣出口閥。進行正常工作，工作一段時間達到設定壓差轉入反洗程序。
注：空氣進口閥必需設置止回閥，進氣管路必須高於設備高度，並且在管路最高點設置DN15止回閥，以防倒流
